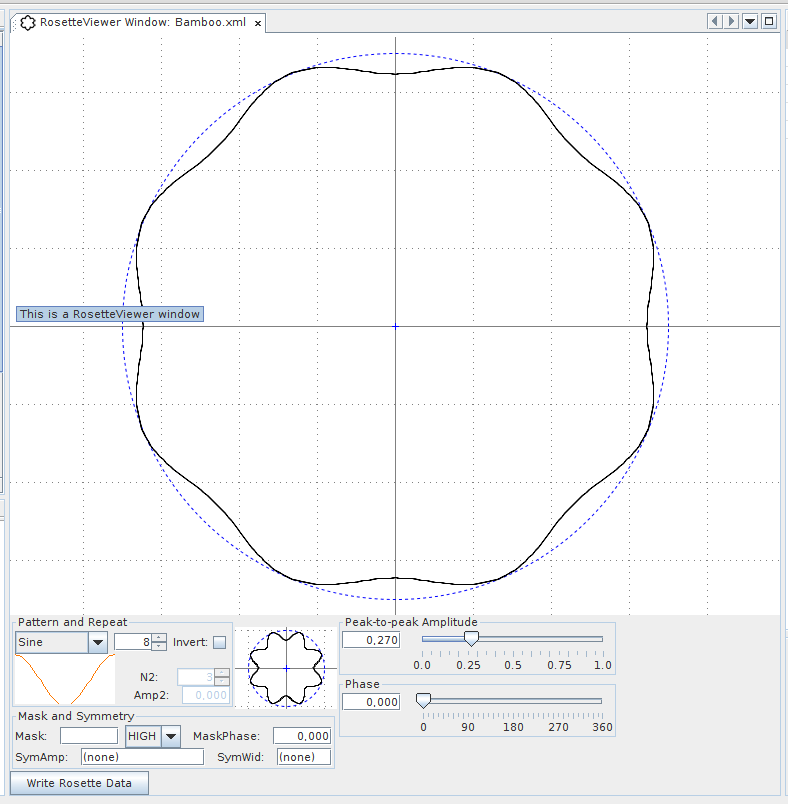

RosetteViewer

Rosette Parameters

• 	Pattern -- Le modèle à utiliser pour la rosette. Vous pouvez choisir parmi un certain nombre de modèles intégrés ou construire votre propre modèle avec Pattern Editor. Vous pouvez également écrire votre propre description de logiciel brève d'un modèle et pouvoir l'ajouté de façon permanente à votre version du logiciel (ou le partager avec d'autres). Pour plus de détails, reportez-vous au fichier d'aide relatif aux Patterns et à Pattern Editor. Un petit tracé d'une seule répétition du motif est affiché sous le sélecteur.
  	Repeat --  Le nombre de fois où le motif est répété autour du périmètre de la rosette.
  	Invert -- Inverser le motif sur la rosette. N2: Certains modèles utilisent le paramètre optionnel N2 qui est le nombre de petites bosses dans une répétition. Par exemple - une rosette E avec 5 répétitions et N2 = 6 aura un total de 30 bosses. Amplitude2: Certains modèles utilisent le paramètre optionnel Amplitude2 qui est l'amplitude des petites bosses comme une fraction si l'amplitude totale. Par exemple - une rosette Q avec une amplitude totale de 0,3 "et une amplitude 2 = 0,2" auront de petites bosses qui sont superposées sur la forme majeure de 0,06 "(0,3 * 0,2 = 0,06).





  Mask:  [ Masque ] Informations facultatives pour ignorer certaines des répétitions. Lorsqu'il est laissé vide, toutes les répétitions sont utilisées. Pour masquer certaines répétitions, entrez une série de chiffres 0 et 1. A 0 (zéro) signifie ignorer la répétition. A 1 (un) signifie permettre la répétition. Si la séquence de chiffres est plus courte que la valeur de répétition, la séquence sera utilisée à plusieurs reprises. Par exemple - entrer 0111 avec Repeat = 12 sautera la 1ère répétition, la 5ème répétition et la 9ème répétition et utilisera toutes les autres répétitions. MaskPhase: [ Masque de phase ] Informations facultatives pour déplacer le point dans le motif où le masquage démarre. Comme pour la phase ci-dessus, le nombre est soit le mode «Engineering» ou le mode «Fraction», selon la façon dont vous avez défini vos préférences. En général, lorsque vous découpez à l'intérieur d'une forme, vous voudrez probablement commencer le masquage à un point du motif où le motif est à «1.0» dans le Pattern Editor [l'éditeur de motifs] (ce qui correspond à un creux sur la rosette) . De même, lorsque vous coupez à l'extérieur d'une forme, vous voudrez probablement commencer le masquage à un point du motif où le motif est à "0.0" dans le Pattern Editor (ce qui correspond à un pic sur la rosette). SymmetryAmplitude: [ Amplitude de symétrie ] Informations facultatives pour modifier la symétrie d'une rosette en faisant varier l'amplitude des différentes répétitions. Lorsqu'il est laissé en blanc, il n'y aura aucune variation dans les amplitudes. Si la séquence de nombres est plus courte que la valeur de répétition, la séquence sera utilisée à plusieurs reprises. SymmetryWidth: [ Largeur de symétrie ] Informations facultatives pour modifier la symétrie d'une rosette en faisant varier la largeur des différentes répétitions. Lorsqu'il est laissé en blanc, il n'y aura aucune variation dans les largeurs. Si la séquence de nombres est plus courte que la valeur de répétition, la séquence sera utilisée à plusieurs reprises.




Write Rosette Data [ Écriture des données de la Rosette ]

Cela vous permet d'écrire les coordonnées de la rosette dans un fichier délimité par des tabulations qui peut être lu par un programme de tableur. Cela est utile pour ceux qui souhaitent faire leurs propres rosettes. Vous avez la possibilité de spécifier le rayon maximum de la rosette et de spécifier l'espacement rotationnel entre les points. Le fichier indiquera le rayon à chaque rotation de 0 à 360 degrés. Notez que cette option fonctionne pour les modèles que vous concevez avec l'éditeur de modèles ainsi que pour les modèles intégrés.
