OutlineEditor [ Éditeur de contour ]

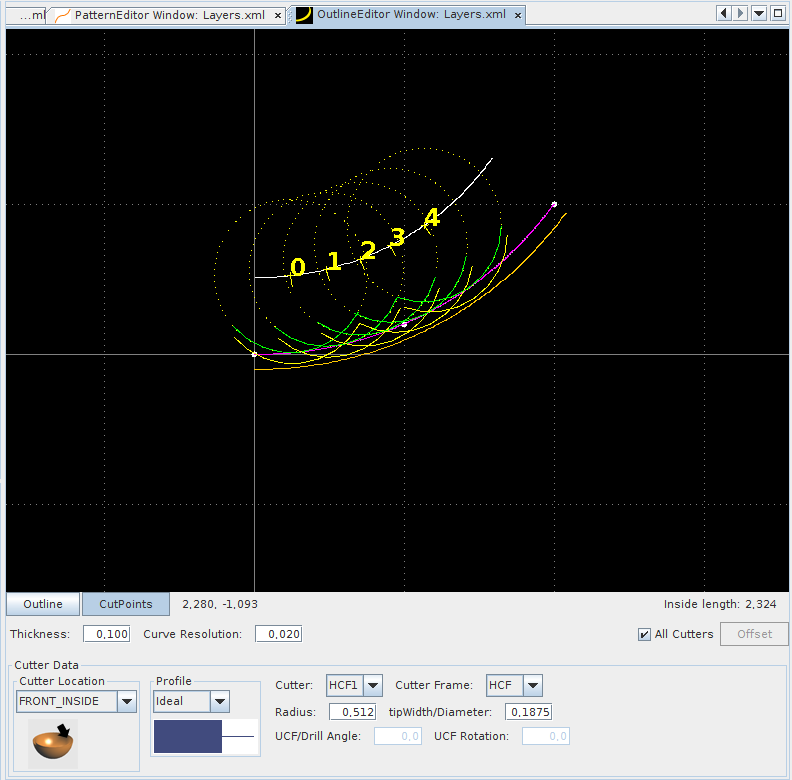

La fenêtre OutlineEditor est la fenêtre d'édition principale pour modifier le contour du travail et l'emplacement des coupes. Il vous permet également de modifier les informations sur l'outil de coupe utilisé. Pour plus d'informations sur les paramètres de coupe, voir la section d'aide sur outils de coupe.

Juste en dessous de la fenêtre d'édition à l'extrême gauche, vous sélectionnez si vous voulez modifiez le contour [-Outline-] ou si vous souhaitez éditer les points de coupe [-CutPoints-]. À droite, vous voyez l'emplacement du curseur à tout moment, ainsi que toute distance mesurée (la distance entre le fait d'appuyer sur le bouton de la souris et de lever le bouton de la souris). Sur le bord extrême droit se trouve la longueur totale de la courbe (à l'intérieur ou à l'extérieur, selon l'endroit où se trouve l'outil de coupe).

Vous pouvez modifier l'épaisseur de votre bol en définissant une nouvelle valeur pour le champ "Thickness:".

Le champ "Curve Resolution:" est la précision globale du contour (et de la forme 3D). Un bon nombre pour cela est d'environ 0,020". Une valeurs inférieures à 0,005" se traduira par un temps de réponse beaucoup plus lent lors du rendu d'une surface de coupe en 3D. Cependant, pour des motifs très fins, vous devrez peut-être régler sur une petite valeur pour voir les détails de votre surface de coupe.

Vous avez la possibilité de montrer le CutPoints pour tous les outils de coupe (lorsque plusieurs outils de coupe sont utilisés) ou de montrer uniquement les CutPoints qui utilisent l'outil de coupe sélectionné.

Le bouton "Offset" est activé après la numérisation des points de la scène (sondage de la surface). Ces points représentent le centre de la fraise qui n'est pas le contour de la forme (lorsqu'on utilise un cadre de coupe HCF ou UCF ). En appuyant sur ce bouton, vous corrigez la courbe après avoir sondé tous les points de la forme.

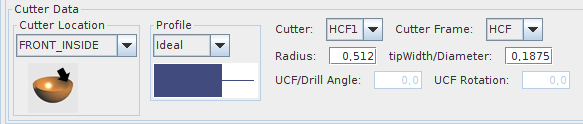

Le panneau en bas sert à éditer les informations de l'outils de coupe. Vous pouvez sélectionner le type d'outil de coupe utilisé. Pour plus d'informations sur les autres paramètres de l'outils de coupe, reportez-vous au fichier d'aide sur outils de coupe.
cutterData

Maneuvering [ Manipulation ]

Pour effectuer un zoom avant / arrière, utilisez la molette de défilement de votre souris ou deux doigts haut / bas sur un trackpad. Pour faire un panoramique, faites un clic droit et déplacez la souris ou le contrôle-clic sur un trackpad (clic à deux doigts suivi d'un doigt glisser). Command-F (sur un Mac) zoomera en fonction de la courbe dans la fenêtre.

Editing outline points [ Edition de points de contour ]

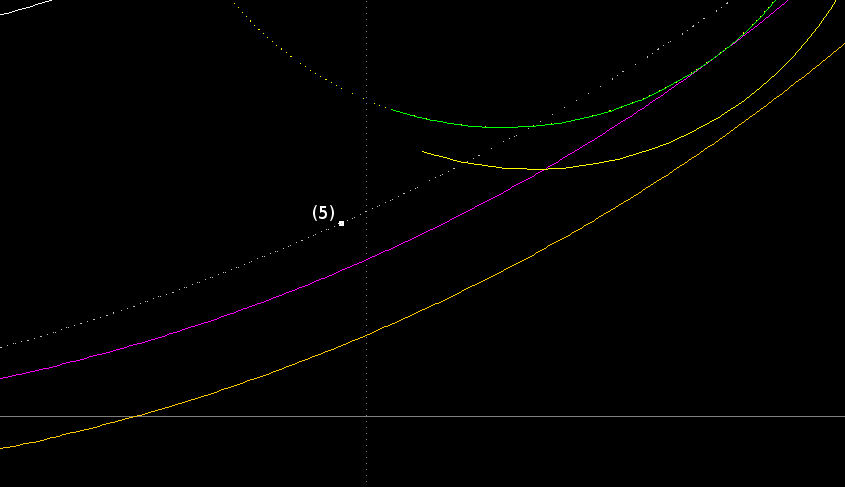

Il existe plusieurs courbes différentes que vous pouvez voir dans la fenêtre:

    (1) La surface intérieure est de couleur violette / magenta.
    (2) La surface extérieure est une couleur orange / tan.
    (3) Une ligne blanche pleine indique le chemin de l'outils de coupe. Le CutPoint s'accrochera sur ce chemin (sauf si Snap est désactivé pour ce CutPoint).
    (4) Une ligne pointillée gris clair avec des points ronds ( sous la ligne de surface intérieure )

(5) qui apparait lors de la manipulation des points de courbe, détermine la forme du travail. Les points sont les points que vous avez entrés et peuvent se déplacer. Ces points numérisés peuvent être sur le chemin de l'outils de coupe (pour les fichiers importés des anciennes versions de RESurface). Sur les nouvelles formes qui sont numérisées en cliquant avec la souris, ce sera des points sur l'intérieur ou l'extérieur de la courbe (en fonction de l'endroit où l'outil de coupe est lorsque vous commencez à faire la forme).

Pour entrer un point dans le mode "Edit Outline", il suffit de double-cliquer où vous voulez que le nouveau point soit. Pour déplacer un point, cliquez dessus et faites-le glisser ailleurs. Pour enlever un point, faites-le glisser hors de la fenêtre et il disparaîtra.

Les points doivent être entrés en commençant par le bas. Comme vous entrez des points supplémentaires, ils sont dans l'ordre trié de bas en haut. Si vous voulez un point qui est hors de cet ordre (comme lorsque vous avez une jante d'un bol qui se recourbe vers le bas), d'abord entrer le point plus haut (pour l'obtenir dans la séquence appropriée), puis le faire glisser vers le bas à l'endroit où vous le souhaitez.

Pour obtenir des courbes plus serrées, rapprochez les points. Par exemple, on peut faire une approximation d'un angle en utilisant une courbe très serrée avec plusieurs points rapprochés.

Si vous voyez des bavures drôles dans vos courbes, c'est généralement une indication que vous ne pourrez pas couper cette forme avec un l'outils de coupe du rayon donné. Par exemple, vous ne pouvez pas faire une forme avec une courbure interne qui est un rayon plus petit que votre couteau. En outre, en contournant le bord extérieur d'un coin peut donner une apparence inhabituelle.

Menu for the "Outline" [ Menu pour le "Contour" ]

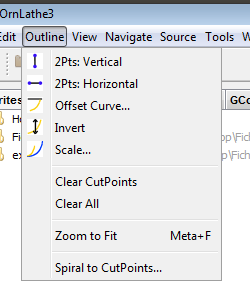

La barre de menus comporte plusieurs éléments qui se rapportent uniquement à l'éditeur de contour:

    * 2Pts: Vertical - Si vous n'avez que 2 points, cela les rend parfaitement verticaux.
    * 2Pts: Horizontal - Si vous avez seulement 2 points, cela les rend parfaitement horizontale.
    * Offset Curve... - Ceci ouvre un menu avec plusieurs options. Vous pouvez déplacer toutes les courbes verticalement de sorte que le haut ou le bas de la courbe sélectionnée soit nul. Alternativement, vous pouvez déplacer toutes les courbes verticalement afin que le haut ou le bas de la courbe sélectionnée se trouve à un emplacement spécifié. Vous pouvez également déplacer les courbes perpendiculaires à la courbure avec un décalage donné.
    * Invert - Inverse la forme (c'est-à-dire la tourne à l'envers).
    * Scale... - Redimensionne avec un facteur d'echelle.
    * Clear CutPoints - Supprime tous les CutPoints, en laissant le contour.
    * Clear All - Efface les CutPoints et le contour (pour un nouveau départ).
    * Zoom to Fit - La fenêtre est agrandie ou déployée de sorte que les courbes s'intègrent parfaitement dans la fenêtre.
    * Spiral to Cutpoints - Un SpiralRosette ou SpiralIndex peut être converti en un certain nombre de RosettePoints distincts ou IndexPoints avec un certain espacement uniforme. L'espacement peut être uniforme en X, uniforme en Z, ou uniforme en distance suivant la spirale.

Editing CutPoints [ Modification des CutPoints ]

Pour ajouter un CutPoint dans le mode "Edit CutPoints", sélectionnez le CutPoint désiré sur la palette et double-cliquez près de la ligne blanche (qui est le chemin de l'outils de coupe). Le CutPoint ajouté s'accrochera à la courbe. Sinon, faites glisser et déposez un CutPoint de la palette à un point proche de la ligne blanche. Le premier CutPoint aura des valeurs par défaut qui peuvent être édités en sélectionnant le CutPoint dans le DataNavigator et en éditant les propriétés dans l'éditeur de propriété. Des CutPoints supplémentaires avec les valeurs modifiées peuvent être ajoutés en double-cliquant simplement à l'emplacement désiré. Le CutPoint le plus récemment ajouté sera dupliqué à la nouvelle position. Pour déplacer un CutPoint, cliquez dessus et faites-le glisser ailleurs. Pour supprimer un objet CutPoint, faites-le glisser en dehors de la fenêtre et il disparaîtra.

Pour plus d'informations sur les différents types de CutPoints et sur les courbes colorées, consultez la section Aide sur CutPoints.
